در کلاینت وب، امکاناتی برای نمایش گرافیکی اطلاعات تراکنش کارها پیاده سازی شده است. این امکانات در بخشهای مختلف به شکل نمودارهای متنوع نمایش داده می شود. ابتدا به نمودار میله ای اطلاعات زمانی کار می پردازیم که در فهرست کارها نمایش داده می شود.
نمودار میله ای اطلاعات زمانی کار

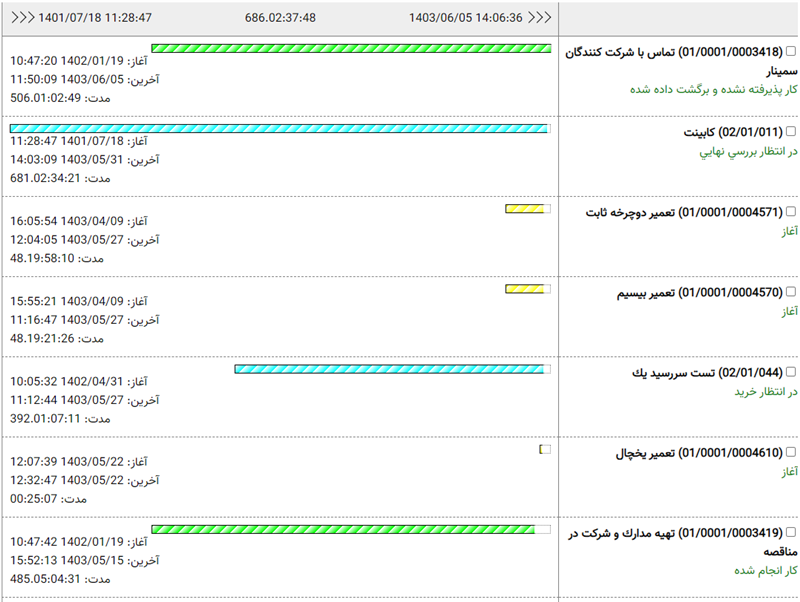

هر یا گزارشی از کارها در کلاینت وب به شکل زیر نمایش داده می شود:
در این فرمت از نمایش، اطلاعات کارها در دو ستون به نمایش درمی آید. در ستون سمت راست، کد و شرح کار به همراه آخرین وضعیت کار و در ستون سمت چپ، اطلاعات زمانی تراکنشهای کارها به همراه یک نمودار میله ای نمایش داده می شود. اولین نکته ای که در مورد این میله ها به چشم می خورد رنگهای مختلف میله هاست که هر رنگ نماینده یک گردش کار می باشد. هدف از این نمودارهای میله ای، نمایش گرافیکی اطلاعات زمانی کار است. در اینجا برای درک بهتر این موضوع، المانهای ستون سمت چپ را با جزئیات کامل شرح می دهیم.
اطلاعات بازه زمانی کل گزارش

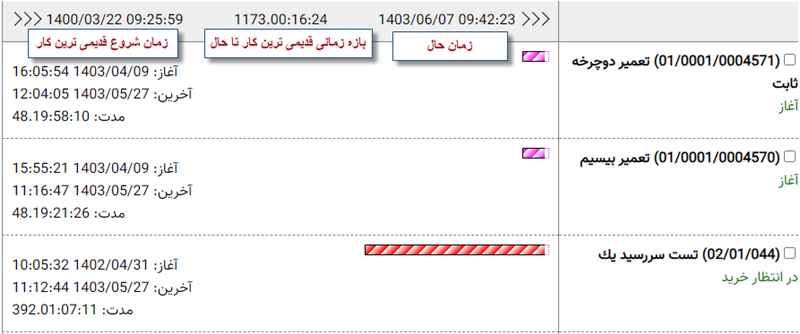

اگر به سرستون این ناحیه (شکل زیر)، توجه کنید، سه نوع اطلاعات کلی را به شرح زیر ملاحظه خواهید کرد:
ابتدا باید بگوییم که جهت زمان در این قسمت از چپ به راست است و تاریخهای بازه زمانی کلی برای این گزارش به شرح زیر است:
زمان شروع قدیمی ترین کار
اولین عبارت از سمت چپ، قدیمی ترین تاریخ و زمان شروع کارها در این گزارش است. در مثال بالا، اولین کار در این گزارش، در تاریخ
09:25:59 22/03/1400 ایجاد شده است.
بازه زمانی قدیمی ترین کار تا حال
عبارت دوم در سر ستون، کل بازه زمانی از شروع اولین کار تا زمان حال است. به عبارت دیگر این عبارت نشان می دهد که چه مقدار زمانی از قدیمی ترین کار گذشته است. این عبارت با الگوی «ثانیه: دقیقه: ساعت. روز» نمایش داده می شود. در مثال بالا این عبارت برابر با .00:16:241173 است که معادل 1173 روز و 0 ساعت و 16 دقیقه و 24 ثانیه است.
تاریخ و زمان حال
سومین عبارت در این سرستون، تاریخ و زمان حال است. بدیهی است که در هر بار گزارش، این تاریخ بروز می شود و لذا اطلاعات گزارش و به تبع آن، نمودار میله ای نیز تغییر خواهد کرد. البته برای مشاهده تغییرات نمودار میله ای، فاصله زمانی گزارشها باید به اندازه ای باشد که تغییرات بصری آن قابل تشخیص باشد.
نکته: در واقع عبارت دوم (بازه زمانی قدیمیترین کار تا حال)، تفاضل زمان حال (عبارت سوم) با زمان شروع قدیمی ترین کار (عبارت اول) است.
اطلاعات زمانی یک کار و نمودار میله ای

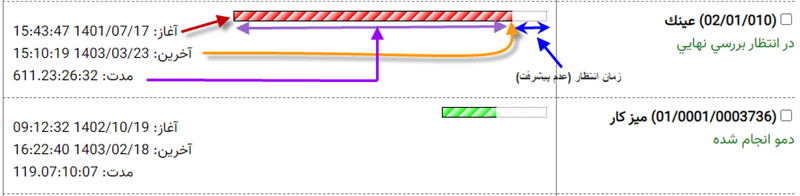

در فهرست کارها، برای هر کار، اطلاعات زمانی مرتبط با همان کار به همراه یک نمودار میله ای نشان داده می شود. به مثال زیر توجه کنید:
برای درک بهتر نمودار میله ای، ابتدا اطلاعات زمانی کار و سپس نمودار میله ای و ارتباط آن با این اطلاعات شرح داده می شود:
آغاز: در این قسمت زمان شروع کار نمایش داده می شود. در نمودار میله ای، ضلع یا کادر سمت چپ میله، نمایانگر زمان آغاز کار است.
آخرین: در اینجا تاریخ و زمان آخرین انجام وظیفه انجام شده در این کار به نمایش در می آید. در نمودار میله ای همانطور که در شکل بالا با فلش نارنجی نشان داده شده است، انتهای بخش رنگی میله، نشانگر زمان انجام آخرین وظیفه کار است.
مدت: در اینجا بازه زمانی طی شده از آغاز کار تا زمان انجام آخرین وظیفه، نمایش داده شده است. در نمودار میله ای همانطور که با فلش بنفش نمایش داده شده است، طول ناحیه رنگی نشان دهنده این مدت می باشد. به عبارت دیگر هرچقدر طول ناحیه رنگی بیشتر باشد به این معنی است که از زمان شروع کار، مدت زمان بیشتری برای انجام آخرین وظیفه طی شده است. شاید بتوان گفت که در یک گردش کار مشابه، این ویژگی به نوعی نشاندهنده میزان چابکی انجام کار است.
ویژگیهای دیگر نمودار میله ای
زمان حال: کادر سمت راست نمودار میله ای نشان دهنده زمان حال است.
مدت زمان انجام کار: در نمودار میله ای، طول میله نشانگر مدت زمانی است که از شروع کار تا زمان حال طی شده است بنابراین در یک گردش کار مشابه طول میله ها شاخصی برای میزان کندی و لختی انجام کارهاست.

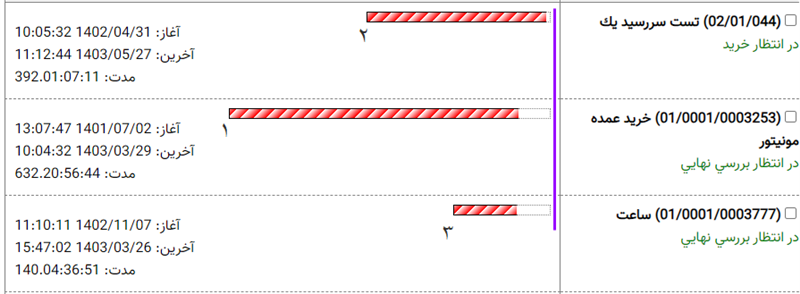

نکته مهم: دقت کنید که نمودارهای میله ای راست چین هستند. لذا هرچفدر مدت زمان انجام کار (طول میله) بیشتر شود آنگاه ضلع سمت چپ به طرف چپ بیشتر متمایل می شود. برای درک بهتر این مفهوم به شکل زیر توجه کنید:
در این گزارش، کاری که با عدد 1 مشخص شده است، زودتر از همه آغاز شده است و کارهای 2 و 3 به ترتیب بعد از کار 1 آغاز شده اند.

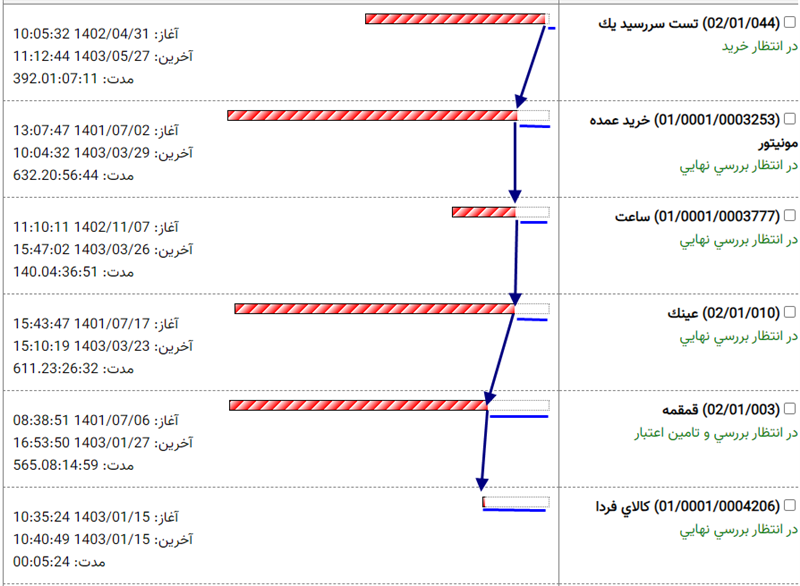

میزان انتظار یا عدم پیشرفت کار: ناحیه سفید یا بی رنگ موجود در انتهای سمت راست نمودار میله ای، نشانگر بازه زمانی از زمان انجام آخرین وظیفه تا زمان حال است که در واقع زمانی است که کار پیشرفتی نداشته و در انتظار انجام وظیفه است. در شکل زیر، این مفهوم نمایش داده شده است:
از آنجایی که عموم گزارشها (بجز فهرست کارهای مبتنی بر برنامه) همواره براساس زمان انجام آخرین وظیفه (نزولی) مرتب می شود لذا ملاحظه می کنید که از بالا به پایین، ضلع سمت راست ناحیه رنگی (زمان انجام آخرین وظیفه) به سمت چپ متمایل می شود و بر اثر آن، طول ناحیه بی رنگ که با خط آبی مشخص شده است، بیشتر می شود که نشاندهنده طولانی تر شدن تاخیر و عدم پیشرفت کار است.
سوال چالشی: همانطور که گفته شد، در نمودار میله ای کارهایی که در حالت عدم پیشرفت هستند، یک ناحیه بی رنگ وجود دارد که طول آن، با گذشت زمان بیشتر می شود. حال اگر این کارها فعال شوند به این معنی که وظیفه ای از این کارها انجام شود، به نظر شما از نظر گرافیکی چه اتفاقی می افتد و نمودار میله ای چگونه تغییر می کند؟
